Leckortung: Aus fünf Schritten werden zwei

0

Auf Basis qualifizierter Logger- und GiS-daten (Geographisches Informationssystem) werden im Verteilnetz auftretende Leckgeräusche nachts via Cloud Computing korreliert. Ermöglicht wird das mit dem Verfahren Enigma-3-m von Esders, das die Wasserleckortung weitgehend automatisiert. der Versorger erhält an jedem Morgen ein verlässliches Monitoring des beobachteten Netzabschnitts und kann unmittelbar reagieren. Wenn die korrelierenden Geräuschlogger Enigma-3-m proaktiv zur Überwachung gefährdeter Netzabschnitte ausgesetzt werden, können leckagen oft binnen 24 Stunden geortet und behoben werden. damit wird das übliche Verfahren von fünf auf zwei Schritte verkürzt.

„Damit können Versorger Lecklaufzeiten deutlich eindämmen. Gleichzeitig bindet das automatisierte Verfahren weniger Personal, als das übliche Vorgehen bei der Leckortung“, sagt Clemens Fentker, Produktmanager Wasser bei Esders. Das verbreitete Vorgehen bei einem Leckageverdacht ist zumeist fünfstufig: grobe Vorortung mit dem Kontaktmikrofon, Feinortung mit Geräuschloggern, Punktlokalisierung durch Korrelation, Bestätigung der Leckstelle mittels Bodenmikrofon sowie Kontrolle des Umfelds auf weitere Leckagen nach der Reparatur. Enigma reduziert das Verfahren auf die beiden Schritte automatisierte Punktlokalisierung durch Korrelation und abschließende Bestätigung per Bodenmikrofon.

| Cloud führt daten zusammen

Um Lecklaufzeiten und damit Wasserverluste auf ein Minimum zu begrenzen, sollten leckgefährdete Netzabschnitte proaktiv überwacht werden. In drei Messintervallen pro Nacht zeichnen die Logger Geräuschdaten auf. Die Ergebnisse werden via Mobilfunk an die Webserver gesendet und in der Cloud automatisch korreliert sowie mit den Rohrleitungsdaten aus dem (GIS) abgeglichen. Je detaillierter die im GIS hinterlegten Informationen wie Rohrpläne, Materialeigenschaften und Nennweiten sind, desto präziser wirkt das Verfahren. Während andere Systeme erst ab einem definierten Geräuschpegel aktiv werden, korreliert Enigma auftretende Leckgeräusche immer, unabhängig von ihrer Lautstärke. Damit gibt das System auch Hinweise auf kleine Fehlstellen und hilft, Folgeschäden zu vermeiden. Störgeräusche oder länger andauernde Wasserabnahmen, die sporadisch oder nur in einer einzigen Nacht auftreten und daher nicht von einer Leckage herrühren können, bereinigt das System durch Korrelation von bis zu sieben Nächten.
In einem wissenschaftlich begleiteten Praxistest bei IWB, dem öffentlichen Energieversorgungsunternehmen des Kantons Basel-Stadt, konnten Leckagen mit Enigma3m durchschnittlich auf 39 Zentimeter genau geortet werden.

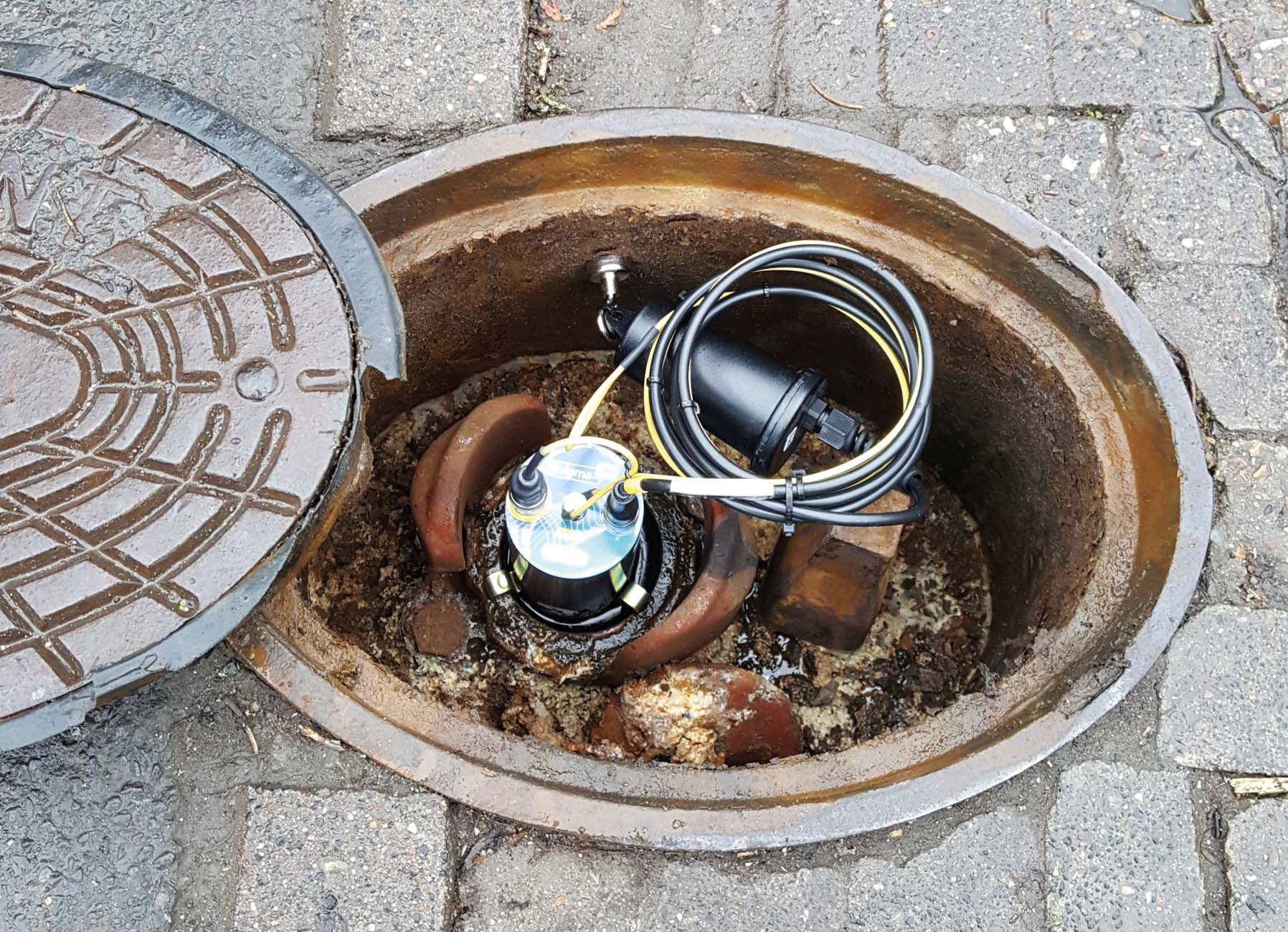

Foto: Esders
